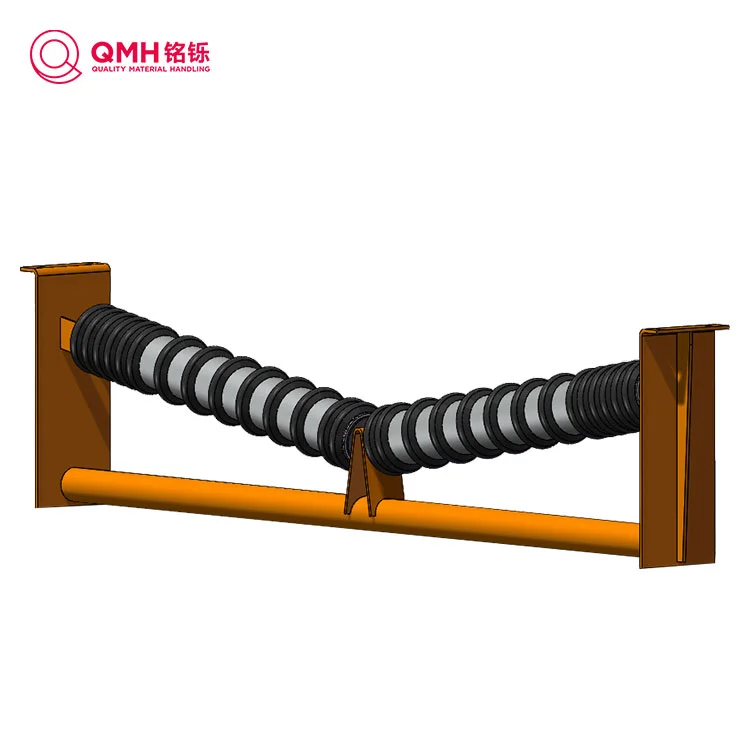

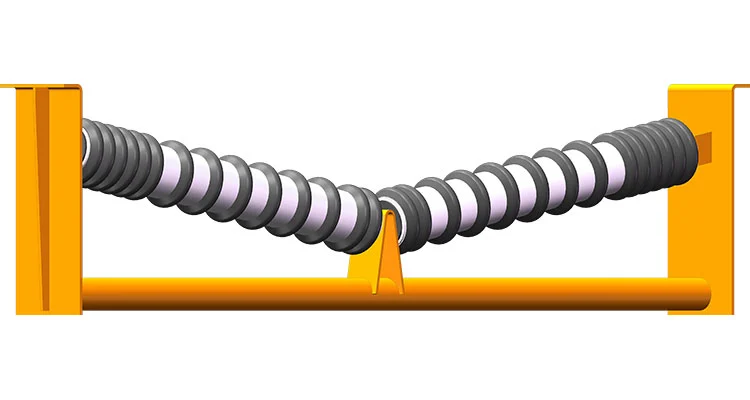

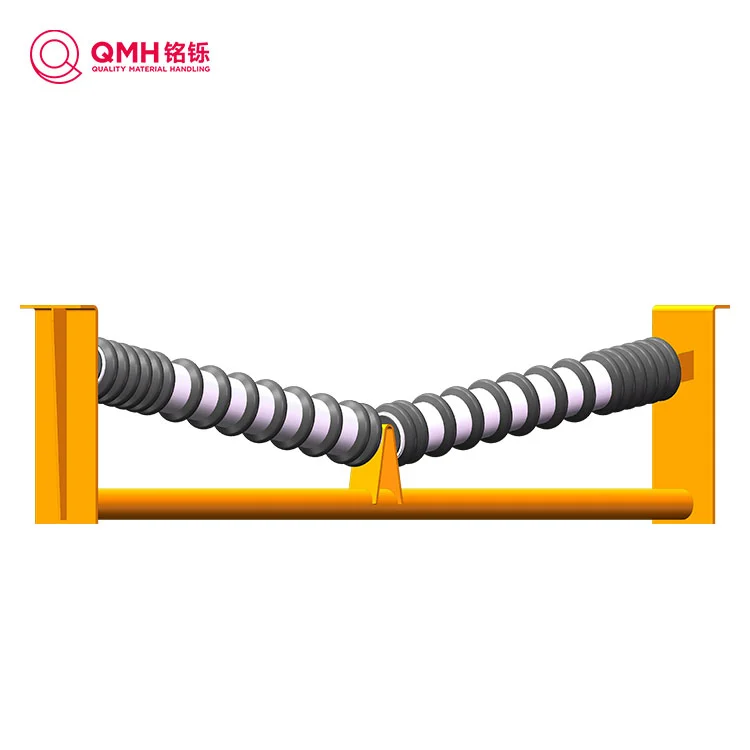

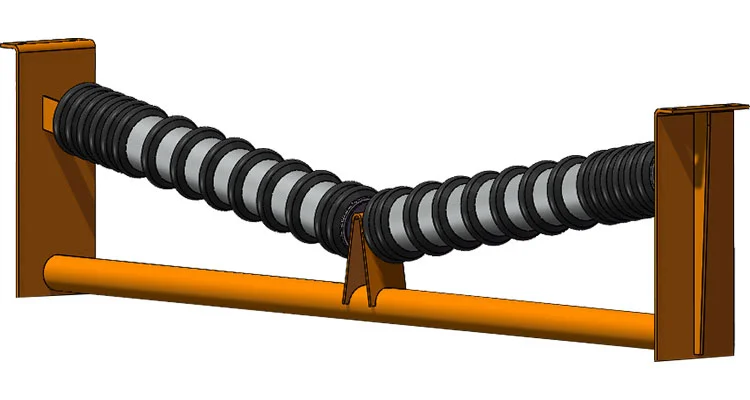

QMH Yeni Teslim Etmesi Kolay Darbe avarlaması, genellikle 3 rölanti ile tasarlanmış ve konveyör bandının yatak tarafına monte edilmiş kemer konveyörleri için önemli bir bileşendir. Kılavuz oluk altındaki QMH rölanti grubu, yukarıdaki rehber oluktan sıkı bir şekilde kurulur ve etkilenir, bu da bakım ve değiştirmede çok fazla insan gücü ve zamana neden olur. QMH Yeni Çıkarımı Kolay Çıkma Grubu'nun değiştirilmesi kolaydır, bu da çok hızlı tamamlanabilir.
Soru Gönder
En az iki yan rölanti biriminden oluşan bir oluk tipi destek tampon yapısı içerir. Her bir yan avukat birimleri grubunun avara yüzeyinin üst kenar generatrixi, dış taraf daha yüksek ve iç taraf daha düşük olan eğimli bir yapıdır. Yan avara ünitesi bir tampon yan avukat, bir yan destek ve orta destek içerir. Tampon yan avukatın avara ucu, orta destek üzerindeki olukla mafsallı bir eşleşme oluşturmak için alt uçta bir geçiş bloğu ile sağlanır. Yüksek uçtaki avara ucu, yan desteğin iç tarafına çıkarılabilen bir geçiş plakası ile sağlanır.
Hızlı değiştirme yöntemi:Geçiş plakasının ve yan desteğin eşleşen yapısını ve tampon yan avarasının bir tarafının avara ucu yan desteğinden ayrılacak ve yan desteğin iç tarafı boyunca aşağı doğru sallanacak, böylece avara yüzeyinin üst kenar nesilleri, bir çalışma boşluğunu ve daha sonra, bir çalışma boşluğunun alt kayışından ayrılacak ve daha sonra bir çalışma boşluğunu tam olarak kaldıracak ve daha sonra bir çalışma boşluğunu kaldıracak ve daha sonra bir çalıştırma yapmak için. Kurulum işlemi tersine çevrilebilir. Orta avara ünitesi için, orta desteğin alt ucundaki çıkarılabilir pedin ekstraksiyonunu kontrol ederek, tampon orta avara ve orta destek bir bütün olarak düşürülür, böylece avara yüzeyi konveyör bant yüzeyinden ayrılır ve tampon orta avurunun hızlı bir şekilde değiştirilmesi tamamlanır.
Sökülmesi ve verimsizliği zor olan ve çevrimiçi kullanışlı ve hızlı değiştirme, sökme ve bakım sağlayabilen, bakım personelinin işgücü yükünü azaltabilen ve rölantilerin bakım ve değiştirme verimliliğini önemli ölçüde artırabilen geleneksel sert avukat sisteminin kusurlarını terk eder.

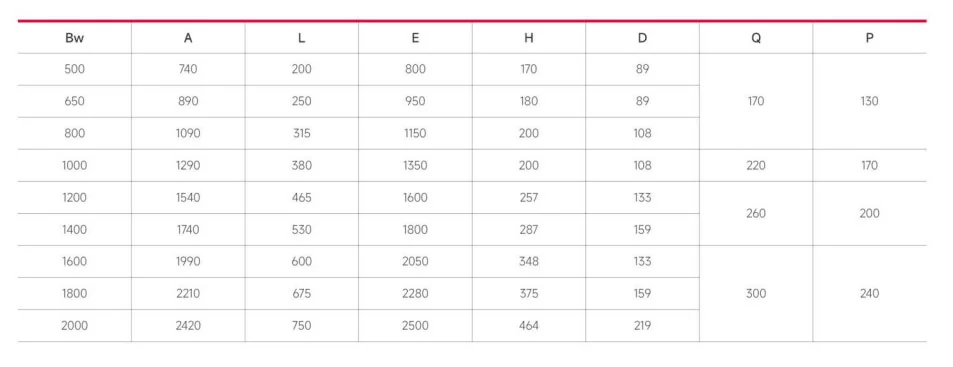

Aşağıdakiler, yeni görevlendirilmesi kolay arabelleklerin bazı yaygın teknik parametreleridir:

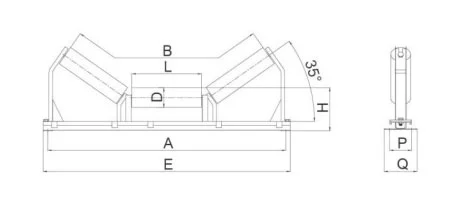

Çap:Çin Ulusal Konveyör endüstrisi standartlarına göre, 500mm-1400mm bant genişliğine sahip kemer konveyörleri için ortak standart tampon avara çaplarının φ89mm, φ108mm, φ133mm ve φ159mm'dir. Geniş bant genişlik kayışı konveyörlerinin ortaya çıkmasıyla, tampon avaralarının çapı da artma eğilimindedir. Örneğin, bazı büyük madenler veya bağlantı noktalarındaki konveyörlerde, φ219mm gibi daha büyük çaplı tampon avaraları kullanılabilir.
Uzunluk:Farklı bant genişliğine sahip konveyörler için tampon avaraların uzunluğu da farklıdır. Yaygın olanlar: 500 mm'lik bant genişliğine sahip konveyörler, tampon avaralarının uzunluğu yaklaşık 190 mm'dir; 650mm bant genişliğine sahip konveyörler, uzunluk yaklaşık 240 mm'dir; 800 mm bant genişliğine sahip konveyörler, uzunluk yaklaşık 305 mm'dir; 1000 mm bant genişliğine sahip konveyörler, uzunluk yaklaşık 375 mm'dir; Bant genişliğine sahip konveyörler 1200mm, uzunluk yaklaşık 455 mm'dir; Bant genişliğinde 1400mm olan konveyörler, uzunluk yaklaşık 525 mm'dir.
Sürükleme katsayısı:Genellikle 0'dan fazla olmaması gerekir. Kuvvet katsayısı ≤0 olabilir. 018, konveyörün enerji tüketimini etkili bir şekilde azaltabilir.
Radyal Tatma:Radyal patlama genellikle ≤0 olarak belirtilir. 7mm ve daha kaliteli ürünler ≤0 olarak kontrol edilebilir. 5 mm, avara düzgün çalışmasını sağlamak ve konveyör bandındaki aşınmayı azaltmak için.
Dönme Direnci:Dönme direncinin genellikle ≤1n olması gerekir ve daha iyi ürünler ≤1'e ulaşabilir. 9n. Daha küçük dönme direnci, konveyörün çalışma verimliliğini artırmaya yardımcı olur.
Eksenel Yük:Eksenel yük kapasitesi, rölantinin malzeme darbesine ve konveyör bant gerginliğine tabi tutulduğunda eksenel olarak yer değiştirmemesini veya hasar görmemesini sağlamak için ≥20000'ü karşılamalıdır.
Eksenel yer değiştirme:Eksenel yer değiştirme 0. 5-0 arasında kontrol edilmelidir. 7mm ve yüksek kaliteli ürünler ≤0 olabilir. 25-0. Ahırın çalışma sırasında hareket etmesini ve konveyör bandının normal çalışmasını etkilemesini önlemek için 3 mm.
1. Malzeme ve çevresel uyarlanabilirlik parametreleri
Avukat malzemesi:Çoğunlukla, ağırlıkta hafif olan ve yaklaşık bir yedinci çeliğe sahip özgül ağırlığa sahip olan polimer malzemeler kullanılır. Rölanti ağırlığı, küçük rotasyonel atalet ve kemerle küçük sürtünme ile sıradan avcıların yaklaşık yarısıdır. Aynı zamanda iyi aşınma direncine, kendini yağlayıcı performans, anti-statik performans, korozyon direnci ve alev geciktirici performansı vb. Vb ve madencilik, kömür, çimento, elektrik, metalurji, yapı malzemeleri, kimya endüstrisi ve diğer endüstrilerin sert çalışma ortamına uyum sağlayabilir.
Rulman:Genel olarak, büyük boşluk derin oluk bilyalı çift kapalı yataklar seçilir, bu da avara ideal statik dengeye ve dinamik dengeye sahip olmasını sağlayabilir. Çalışma sıcaklığı aralığı geniş, genellikle -40 ℃ -90 ℃.
2. Sızdırmazlık Performans Parametreleri
Sızdırmazlık yöntemi:Birçoğu, safsızlıkların, suların ve havanın avarayı etkilemesini etkili bir şekilde önleyebilen labirent sızdırmazlık yapısı benimser. Avukat içindeki korozyon, rulmanın servis ömrünü uzatır.
3. Hızlı değiştirme işleviyle ilgili parametreler
Yan avara sökme boşluğu:Hızlı değişim fonksiyonuna sahip yan avara ünitesi için, geçiş plakasının eşleşen yapısı ve yan desteği söküldükten sonra, tampon yan avukatın bir tarafındaki avara ucu, yan desteğin iç tarafı boyunca aşağı doğru sallanabilir, böylece avara yüzeyinin üst kenar generatrixi, konveyör kemerinin alt kayış yüzeyinden yavaş yavaş ayrılır. Geçiş bloğunun kaldırma ve oluk ayırma işlemlerini kolaylaştırmak için çalışma boşluğu genellikle gereklidir.
Orta avara sökme yüksekliği:Orta avara ünitesinde, orta desteğin alt ucundaki çıkarılabilir pedin ekstraksiyonunu kontrol ederek, tampon orta avara ve orta destek bir bütün olarak düşürülür, böylece avara yüzeyi konveyör bant yüzeyinden ayrılır. Genel olarak gerekli olan düşürme yüksekliği, eski tampon orta avara, hızlı değiştirmeyi tamamlamak için orta destek üzerindeki gömülü oluktan orta destekten mükemmel bir şekilde ayrılabilmesini sağlayabilir.
