Günümüzün son derece otomasyonlu üretim ve lojistik endüstrilerinde, bir üretim hattının verimliliği büyük ölçüde konveyör sisteminin güvenilirliğine bağlıdır. Bu sistemin kalbindeKonveyör Bileşenleri— düzgün, tutarlı ve güvenli malzeme hareketi sağlayan kasnaklar, avaralar, yataklar ve yapısal parçalar. Madencilik, depolama, gıda işleme veya toplu taşıma tesislerinde bu bileşenler, malzemelerin bir süreçten diğerine ne kadar verimli bir şekilde aktığını tanımlar. Kasnak veya avaredeki tek bir arıza saatlerce süren arızalara neden olabilir, bu da önemli üretim kayıplarına ve maliyetli onarımlara yol açabilir.
Konveyör Bileşenleri Neden Önemlidir: Temel Sorular
Konveyör Sistemlerinde Kasnak ve Avara Bileşenleri Nelerdir?
Konveyör Bileşenleri Nasıl Seçilir: Özellikler ve En İyi Uygulamalar
QMH Markası ve Sonraki Adımlar — Bize Ulaşın
Konveyör sistemleri fabrikalarda, madenlerde, lojistikte ve fabrikalarda malzeme hareketine güç sağlar. Doğru bileşenlerin seçilmesi, çalışma süresi, maliyet verimliliği ve daha uzun hizmet ömrü sağlar.
Kötü seçilmiş veya düşük kaliteli parçalar, plansız arıza sürelerine, kayışın yanlış hizalanmasına, aşırı aşınmaya ve bakım maliyetlerine yol açar.
Endüstriyel otomasyon ve lojistik daha sıkı bir iş hacmi gerektirdiğinden, bileşen seviyesindeki (kasnaklar, avaralar, makaralar) optimizasyon rekabet avantajı haline gelir.
Arızalı bileşenleri değiştirmek, kapasiteyi yükseltmek veya konveyörleri yeni yüklere veya ortamlara uyarlamak için.
Teknik özellikler sayfalarını, uyumluluğu, standartları (örneğin CEMA) ve fiyatlandırmayı bulmak için.
Tedarikçileri, kaliteyi, garantileri ve teslim sürelerini karşılaştırmak.
Eğitici değer sunmalısınız: daha derin açıklamalar, karşılaştırmalı veriler ve pazarlama yanıltıcılığının ötesinde kullanım örnekleri.
Tipik sorunları anladığınızı gösterin ("kayış aşınması nasıl azaltılır", "rölanti aralığı nasıl hesaplanır").
SSS'yi, tabloları ve gerçekçi özellikleri kullanın. Bu güven oluşturur ve dönüşümü teşvik eder.
Bu stratejik çerçeveyle şimdi temel içeriğe dönüyoruz: Bu bileşenler tam olarak nedir ve nasıl seçilir.
Bir konveyör bant sisteminde, Konveyör Bileşenleri genellikle kasnakları, avaraları (makaraları), destekleri, yatakları ve aksesuarları ifade eder. Aşağıda iki temel alt türe odaklanıyoruz: Kasnak ve Avara.

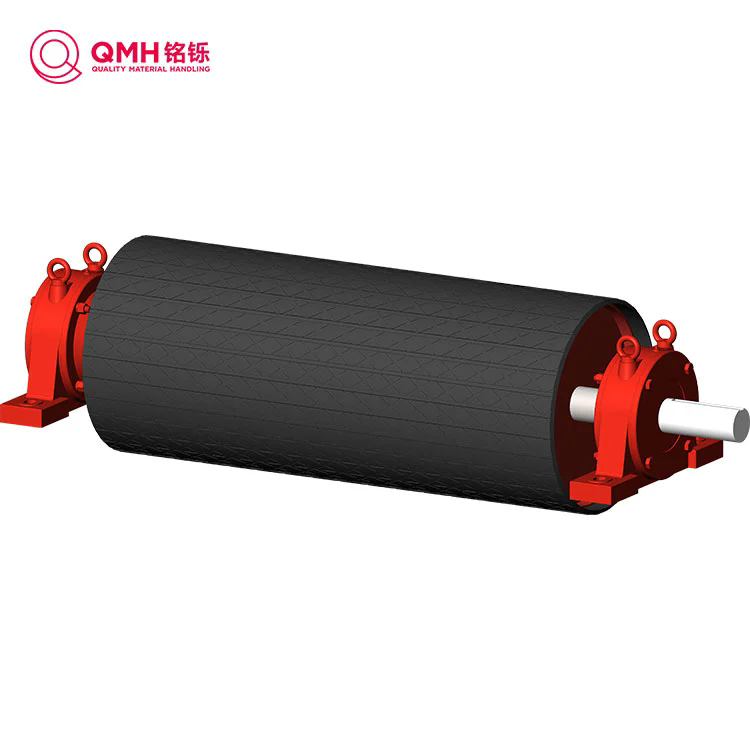

A kasnakkonveyör bandının etrafına sarıldığı döner tamburdur. Konuma bağlı olarak çeşitli roller oynar (tahrik kasnağı, kuyruk kasnağı, bükme/kesme kasnağı, germe kasnağı).
Tahrik (Kafa) Kasnağı: Bir motor tarafından tahrik edilen, kayışı hareket ettirmek için torku ileten kasnak.
Kuyruk / Dönüş Kasnağı: kayışı tahrik ucuna geri yönlendirir.
Kalkık / Bükülmüş Kasnak: çekişi iyileştirmek için tahrik kasnağı etrafındaki sarma açısını artırır.
Germe Kasnağı: Gerginliği ayarlayarak kayış sistemindeki gevşekliği giderir.
Yönlendirme / Bükme Kasnakları: kavisli veya açılı bölümlerde kullanılır.
| Parametre Adı | Tanım | Ortak Aralık veya Notlar |
|---|---|---|
| Çekirdek Çapı | İç silindir çapı (kaplama hariç) | örneğin Bant genişliğine bağlı olarak 6" ila 24"+ |
| Yüz Genişliği (Yüz Uzunluğu) | Kayışın temas ettiği silindirik kısmın genişliği | Tipik olarak bant genişliği artı ödenekle eşleşir |
| Duvar / Jant Kalınlığı | Kabuğun kalınlığı | Mekanik stres tasarımına bağlıdır |
| Uç Diskleri / Flanşlar | Uçlara kaynaklanmış diskler | Hub ve kabuk arasında arayüz görevi görür |
| Kaplama / Gecikme | Kauçuk, seramik, üretan, diğerleri | Sürtünmeyi veya aşınma direncini artırır |
| Şaft ve Rulmanlar | Rulman yatağı, mil deliği, contalar | Yüke, hizalamaya ve çevreye uygun olmalıdır |
| Yük Değeri / Maksimum Tork | İzin verilen maksimum radyal yük veya tork | Tasarıma dayalı olarak güvenlik faktörü |
| Hız (RPM) | Maksimum dönme hızı | Rulman sınırlarına ve bant hızına bağlıdır |
Kasnak Tasarımında Dikkat Edilmesi Gerekenler
Kasnak, bant genişliği, kalınlığı ve gerginlik gereksinimlerine uygun şekilde uymalıdır.
Çekişi artırmak veya aşınmaya karşı direnç sağlamak için gecikme/kaplama eklenebilir.
Uç disk gücü, kaynak kalitesi ve göbek tasarımı dayanıklılık açısından kritik öneme sahiptir.
Rulman seçimi (yalıtımlı, korumalı, bakımlı) kullanım ömrünü etkiler.
Statik ve dinamik dengeleme titreşimi azaltır ve ömrünü uzatır.
Biraylak(veya geri dönüş rulosu / avara rulosu), bandı ve yükü destekleyen (veya bandın geri dönüş tarafını destekleyen), tahrik edilmeyen silindirik bir bileşendir.
Oluklu Avaralar: yüklü bandı oluk şeklinde destekler (genellikle 3 silindirli setler: yan, orta).

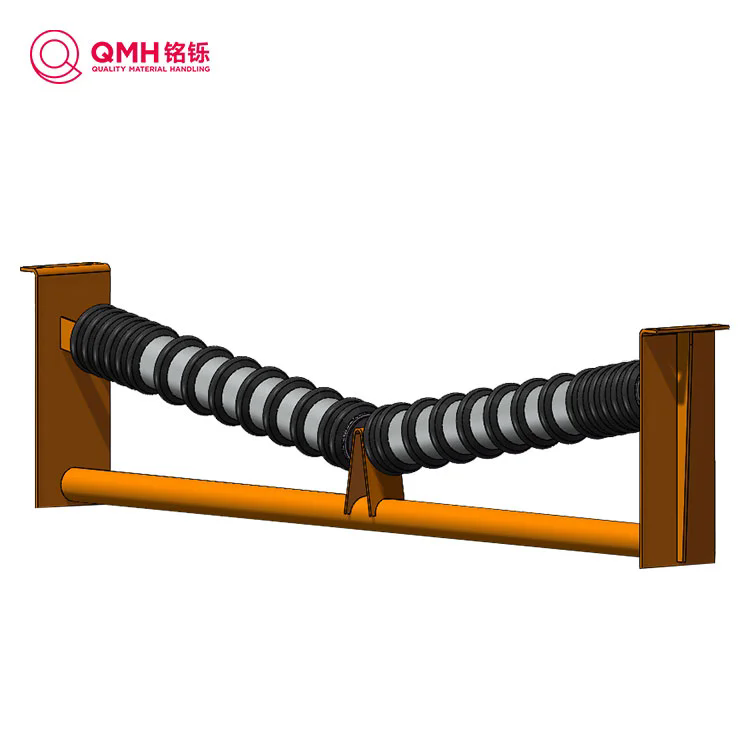

Darbe Avaraları: Darbeyi absorbe etmek ve bandı korumak için yükleme noktalarına yerleştirilir.
Dönüş / Dönüş Tarafı Avaraları: sarkmayı en aza indirerek bandı dönüş yolunda destekleyin.
Kendiliğinden Hizalanan / Kendiliğinden Merkezlenen Avaralar: dolaşan kayışların yeniden hizalanmasına yardımcı olur.
Düz / Kanal Avaraları: düz bant hareketleri veya geçiş bölümleri için.
| Şartname | Tanım | Örnek / Tipik Değerler |
|---|---|---|
| Rulo Çapı | Silindir kabuğunun dış çapı | Standart CEMA için 3″, 4″, 5″, 6″ vb. |
| Rulo Uzunluğu / Kabuk Uzunluğu | Silindirik kabuğun uzunluğu | Bant genişliği / artı çıkıntıyla eşleşir |
| Rulman Tipi ve Boyutu | Derin oluklu bilya, konik makaralı, mühürlü vb. | Yük ve hıza göre seçilir |
| Conta ve Yağlama | Ömür boyu mühürlü, labirent, yağlanabilir | Kapalıysa daha az bakım gerektirir |
| Yük Değeri / Taşıma Kapasitesi | Silindir başına maksimum radyal yük | CEMA sınıfına göre ölçeklendirilmiş |
| Çerçeve / Braket | Silindirler için yapısal destek | Konveyör çerçeve geometrisine uygun olmalıdır |
| Aralık (Silindir Aralığı) | Ardışık avaralar arasındaki mesafe | Sarkmayı sınırlamak için tasarım parametresi |
CEMA (Konveyör Ekipman Üreticileri Derneği) standartları, yük kapasitelerini, bant genişliklerini, aralığını vb. belirleyen sınıfları (B, C, D, E, F) tanımlar.
Örneğin, Hassas Kasnak ve Avara C4-20TEI-48SB aşağıdaki özelliklere sahip bir avaradır:
Eşit Etkiye Sahip (TEI) tip
4 rulo çapı, 48 bant genişliği, CEMA C sınıfı
Mühürlü bilyalı rulmanlar
Labirent/temas contaları
Toplam uzunluk: ~59,5 inç
Avaralar radyal ve eksenel yükleri karşılamalı, yanlış hizalamaya karşı dayanıklı olmalı, sürtünmeyi en aza indirmeli ve çevresel strese (toz, nem, sıcaklık) dayanmalıdır.
Bu, müşterilerinizin karar verme sürecinin en önemli noktasıdır. Yapılandırılmış bir "nasıl" yolu sağlayın.
Malzeme özellikleri: kütle yoğunluğu, topak boyutu, aşındırıcılık, nem, aşındırıcılık.
Kayış parametreleri: genişlik, kalınlık, hız, gerginlik profili.
Yük ve verim: doğrusal ayak veya segment başına maksimum ağırlık.
Çevresel faktörler: toz, aşırı sıcaklıklar, nem, aşındırıcı maddeler.
Düzen geometrisi: düz, eğimli, kavisli, geçişler.
Çekirdek çapını ve yüz genişliğini bant boyutuna ve temas sarımı gereksinimlerine uyacak şekilde boyutlandırın.
Yüksek sürtünme veya kumlu malzemeler varsa uygun kaplamayı veya kaplamayı (kauçuk, seramik) seçin.
Torku, gücü ve güvenlik marjını onaylayın.
Uygun yataklar ve sızdırmazlık kritik öneme sahiptir; gerektiğinde sızdırmaz veya greslenebilir tip.
Titreşimi azaltmak için tertibatı dengeleyin.
Oluk açma setleri: yük başına 20°, 35° veya 45° açı setlerini seçin.
Aralık: bant sarkmasını sınırlamak için yeterli - genellikle bant açıklığının < 1/90'ı veya CEMA başına.
Darbeli avaralar: Şok emme özelliklerine sahip besleme bölgelerinin altına yerleştirin.
Dönüş avaraları: katener sarkmasını sınırlamak için aralıklıdır.
Az bakım gerektiren ömür boyu sızdırmaz rulmanları seçin.
Kayışın dolaşmasının sorun olduğu durumlarda kendinden hizalanan avaraları kullanın.
Radyal kapasiteyi doğrulamak için yük ve gerilim analizi yapın.
Rulman ömrünü / L10 ömrü tahminlerini kontrol edin.
Hizalama toleranslarını kontrol edin.
Yapısal desteklerin yükleri ve momentleri taşıyabileceğinden emin olun.
Değiştirmeleri kolaylaştırmak için modüler veya açılır avara tasarımları kullanın.
Uzun ömürlü contalar kullanın ve zorlu ortamlarda sık sık yeniden yağlama gerektiren tasarımlardan kaçının.
Yüksek aşınan parçaların (kabuklar, yataklar) yedek parçalarını muhafaza edin.
Erken uyarı için titreşimi, sıcaklığı ve gürültüyü izleyin.
S1: Avaralar arasında izin verilen aralık nedir?
Cevap1: Aralık, bant sertliğine, yüke, hıza ve izin verilen sarkmaya bağlıdır. Genel bir kural olarak, yük altında birbirini takip eden silindirler arasında sarkma < 1 inç olacak şekilde boşluk bırakın; standart yük konveyörü için genellikle 24" ile 48" arasındadır (ancak CEMA tablolarına bakın).
S2: Tahrik kasnağını doğru şekilde nasıl boyutlandırabilirim?
Cevap2: Bant genişliği, kalınlığı ve gerginlik gereksinimiyle başlayın. Ardından torku tanımlayın, çekirdek çapını seçin, gerekirse gecikmeyi seçin ve rulman/mil tasarımının radyal ve bükülme yüklerini kaldırabileceğinden emin olun. Güvenlik marjlarını kullanın (örneğin 1,5× beklenen tork).
S3: Kendinden hizalanan avaraları ne zaman seçmeliyim?
Cevap 3: Dinamik yükler, hafif çerçeve kaymaları veya dengesiz yükleme nedeniyle bant yanlış hizalanmasının yaygın olduğu durumlarda, kendinden hizalamalı avaraları kullanın. Küçük açısal düzeltmelere izin vererek kenar aşınmasını azaltırlar.
Şu tarihte:QMH, ağır hizmet tipi konveyör sistemlerinin hassasiyet, dayanıklılık ve kişiselleştirme ihtiyaçlarını anlıyoruz. Konveyör Bileşenleri yelpazemiz, özel kasnaklardan zorlu ortamlar için tasarlanmış ömür boyu yalıtımlı avaralara kadar en zorlu endüstriyel spesifikasyonlara uyacak şekilde tasarlanmıştır. Tedarikçileri ve tasarımları değerlendirirken aşağıdakileri sağlamak için QMH ile ortaklık yapın:
Ayrıntılı teknik özellikler ve mühendislik desteği
Modüler ve bakım dostu tasarımlar
Yüksek kaliteli malzemeler, hassas kaynak ve zorlu testler
Hızlı tedarik ve yedek parça bulunabilirliği
Konveyör sistemlerinizi güvenle tasarlamanıza veya yükseltmenize yardımcı olalım.Bize UlaşınBugün bir teklif istemek, ayrıntılı bir çizim almak veya bileşen seçimi konusunda danışmak için iletişime geçin.
